Metallkraft Rundstempel Nr.1 Ø 14,5 mm

Metallkraft Rundstempel Nr.1 Ø 14,5 mm

• Der gewünschte Lochdurchmesser entspricht dem Stempeldurchmesser
• Der Durchmesser der Matrize ist abhängig von der Materialstärke

Schneidspiel bei Rundloch, Rechteck und Quadrat
Materialstärke / Schneidspiel (mm): 0 – 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2,2
Beispiel: Stempel-Ø 15 mm und Materialstärke 10 mm = Matrizen-Ø 16,2 mm

Schneidspiel bei Langloch
Materialstärke / Schneidspiel (mm): 0 – 5,9 / 0,3 | 6 – 14 / 1,0
Beispiel: Stempel 10 x 25 mm und Materialstärke 10 mm = Matrize 11 x 26 mm

Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]

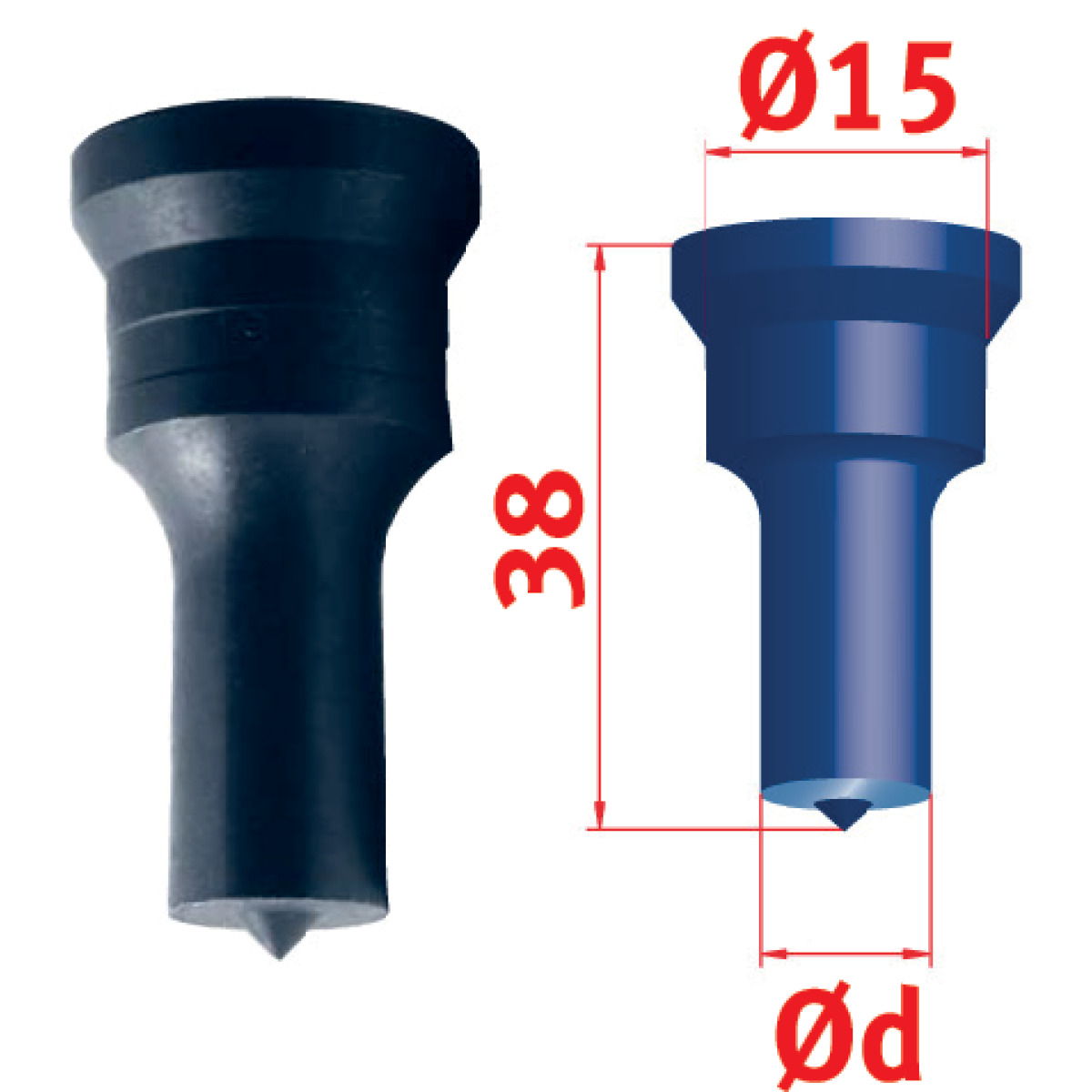

Der Stempeldurchmesser bestimmt den gewünschten Lochdurchmesser, während der Matrizendurchmesser von der Materialstärke abhängt, wie bei der Stürmer Maschinen GmbH hergestellten 38,0 mm langen Stempel mit einem Durchmesser von 14,5 mm und einem Aufnahmedurchmesser von 15,0 mm. Hinweis: Für die Verwendung dieses Stempels sind die Stempelbeilage Nr. 1 (3889002), Stempelreduzierung Nr. 1 (3889003) und Stempelaufnahme Nr. 2 (3889005) erforderlich.

Technische Spezifikationen Metallkraft Rundstempel Nr.1 Ø 14,5 mm
